في هذا الموضوع سوف نتطرق الي مافي داخل هذا الجهاز
و قطعة واليكم الشرح
في هذه الصورة نشاهد في اركان الجهاز اربع مسامير صغيرة تثبت الغطاء على الجهاز
قم بفك المسامير بمفتاح صغير و برفق
تنبية مهم (عند الشد شد برفق حتى لا تتوسع الخانة ) يبوز
ي هذه الصورة نشاهد لصقة قصدير على احد المسامير وتفيد بان الجهاز لم يتم فتحة من قبل
في هذه الصورة تم كسر لصقة القصدير يعني لم يعد هنالك أي ضمان ويمكن لنا ان نتحايل على الصقة وذلك بتعريض القصدير لحرارة البخار من ابريق شاهي او أي شي ثم يتم نزعها بسهولة
كيف يتم فصل الشاشة عن الغطاء
قم بحظار مفتاح عايدي (سكروب) متوسط ثم اظغط على الفتحة التي يشير اليها السهم برفق (فقم)
ويجد كذالك اثتتين اسفل الجهاز عند الفصل كن حذر جدآ بالتعامل مع الغطاء حيث انة يوجد اسلاك صغيره و قصيرة توصل بين الغطاء و الشاشة تابعة للسمعات
هناء تم فصل الغطاء عن الشاشة ونشاهد السلكين التي تم التنبية عنهم بالون الاسود و الاحمر في الركن الاسفل الايمن
من الصورة
بعد فك الغطاء تخرج لك شريحة وهي المهمة بنسبة لنا حيث تم تثبيتها في الشاشة بواسطة براغي او مسامير

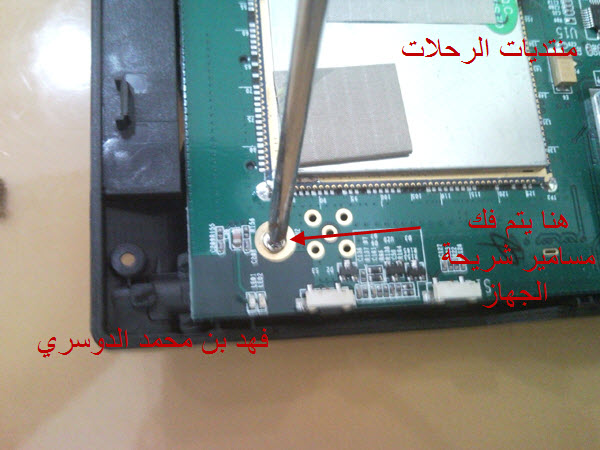

قم بفك المسامير برفق و كذلك الشد برفق عند الانتهاء او تطبيق الجهاز
بعد فك البراغي او المسامير ستشاهد الشريحة و ما تحمل من دائرة وقطع اكترونية ومن اهمها (الحساس او مستقبل
الجي بي اس) كما في الصورة
ان اكبر قطعة سوف تشاهدها في الجهاز هي البطارية وهي تشبة بطارية اجهزة الجوال و اقرب لها جهاز سمسونج من
حيث المعلومات
هناء نشاهد السماعة وهي صغيرة نسبيآ ويمكن لنا ان نرهم له سماعة اكبر ولكن بنفس السماكة
وفي اسفل الصورة نشاهد مكان القلم

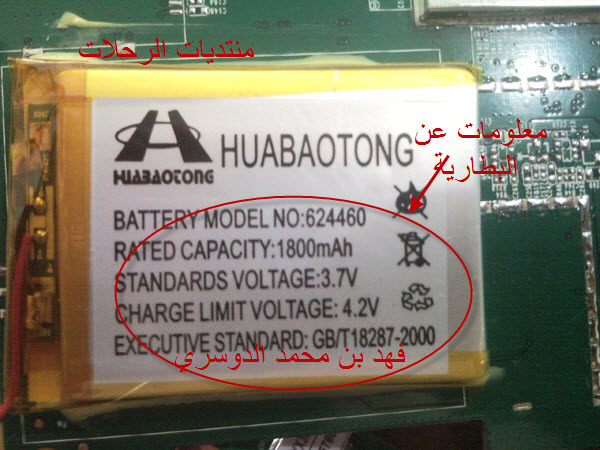

هناء نشاهد بينات البطارية ومن البينات يمكن ترهيم مخرج لبطارية احتياط وكلن و طريقتة في الترهيم
حيث ان سرعة نفاذ الطاقة من البطارية من عيوب الجهاز تقريبآ

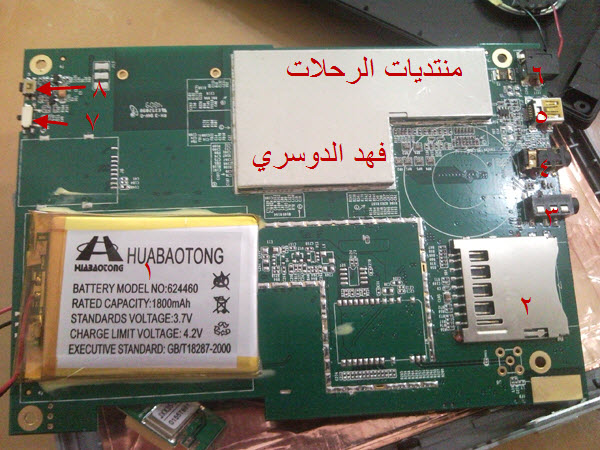

هنا الان الشريحة وسوف نقوم بشرحها
1- البطارية
2- بيت الشريحة الخارجية (و التي يتم وضع المعلومات و البرامج فيها)
3- مدخل السمعات
4- مخرج التلفزيون
5- مدخل ال ي واس بي
6- قابس الشاحن للسيارة و البيت
7- قفل عدم العبث بالجهاز وهو مهم حيث يتم تقفيل الجهاز عن الاطفال
تنبية مهم جدآ (عند التطبيق لارجاع الجهاز بعد الفك قد لا يشتغل الجهاز نهائيآ لا تخاف ولا تحسب انك خربت الجهاز
السبب هو ان عند التطبيق لم يتم تطبيق قطعة التقفيل مع السن تمامآ الواضح في الصورة رقم 7 قم بالفك ثانية وطبق قطعة التقفيل مع السن ثم طبق الجهاز ثانية
8- هذه القطعة انتبة ان تظغط عليها عند الفك اذا كان الجهاز شغال و انت تفك فية بل يجب ان تقفل الجهاز نهائيآ و من ثما فك حيث ان هذه القطعه عند ظغطها يتم فرمتت الجهاز ويرجع الي حالتة المصنعية فكن حذر حفظك الباري
اخواني ارجو ان اكون قد وفقة في الشرح و التوضيح لكم
اخوكم
فهد بن محمد الدوسري
خشم الحصان سابقآ
