المرحلة الخامسة : ضبط مقياس الرسم
1 ـ إن المسافات ما بين خطوط الطول الموزعة على دائرة عرض معينة تكون متساوية الطول.
2 ـ حتى لا يتشعب الموضوع ولصعوبة ضبط المسافات بسبب كروية الأرض سوف نقوم بقياس أصغر مسافة متاحة لدينا وعند ملاحظة الخريطة سوف نلاحظ أن المسافات التي ما بين خط الطول E 39.00ْ وخط الطول E39ْ 30 على دائرة العرض N 20.00ْ موزعة إلى ( 6 ) مسافات متساوية حسب ما هو واضح لنا من الشكل التالي :
أي أن كل جزء من تلك المسافات = 30 ÷ 6 = 5 دقائق
كما أن عدد المسافات ما بين خط الطول E 39.00 وخط الطول E 40.00 سيكون ( 12 )
وحيث أن خط الطول الشرقي للخريطة هو E 42.00
إذا عدد خطوط الطول بالخريطة = 42 - 39 = 3
وبالتالي سيكون عدد المسافات = 12 × 3 = 36 مسافة
3 ـ ولقياس المسافة التي تمثل 5 دقائق إتبع الخطوات التالية :
ـ إفتح برنامج الأوتوكاد.
ـ إرسم مستقيم عن طريق أيقونة الأوامر على اليسار بواسطة الأيقونة التالية
وبعد الضغط على الأيقونة أدخل الإحداثيات ( X = 500000.00 & Y = 2211481.31 ) الخاصة بنقطة البداية ثم إضغط على Enter
ثم أدخل إحداثيات نقطة نهاية المستقيم الخاصة بـ ( 5 ) دقائق وهي كالتالي ( X 508717.11 & Y 2211483.48 ) ثم إضغط على Esc وبالتالي سيكون قد تم رسم المستقيم
ثم قم بوضع المستقيم في منتصف الشاشة [ z ثم Enter ثم e ثم Enter ] ثم قم بالتصغير قليلاً عن طريق بكرة الماوث حسب ما هو موضح بالشكل التالي :
4 ـ لحساب المسافة أكتب ضمن شريط الأوامر السفلي الأمر ( di ) ثم Enter ثم ضع مؤشر الماوث على بداية الخط المستقيم وإضغط على الزر الأيسر للماوث ثم ضع مؤشر الماوث على نهاية الخط المستقيم وإضغط على الزر الأيسر للماوث فتظهر لنا المسافة على شريط المعلومات السفلي X = 8717.1100
5 ـ وبالتالي تكون المسافة الكلية = 8717.1100 × 36 = 313815.96 متر
6 ـ بعد أن عرفنا المسافة الحقيقية ما بين حدي الخريطة سوف نقيس المسافة الحالية ما بين حدي الخريطة التي تم تدويرها بالمرحلة الرابعة حسب الخطوات بالفقرة رقم ( 4 ) أعلاه وذلك بواسطة الأمر ( di ) ثم نضع المؤشر على الركن الجنوبي الغربي أولا ثم نضع المؤشر على الركن الجنوبي الشرقي ثانيا فتضهر لنا المسافة على شريط المعلومات السفلي X = 24.6926.
7 ـ وحيث أن المسافة التي تم قياسها بالفقرة ( 6 ) أصغر من المسافة بالفقرة رقم ( 5 ) فمعنى ذلك أنه سوف نحتاج إلى تكبير الخريطة ولحساب معامل التكبير = 313815.96 ÷ 24.6926 = 12708.91
8 ـ لتكبير الخريطة نتبع الخطوات التالية :
ـ نقوم بإزالة المستطيل أولا بوضع مؤشر الماوث على أي طرف منه ثم الضغط على الزر الأيسرللماوث فيتم تحديده ثم نضغط على Delete.

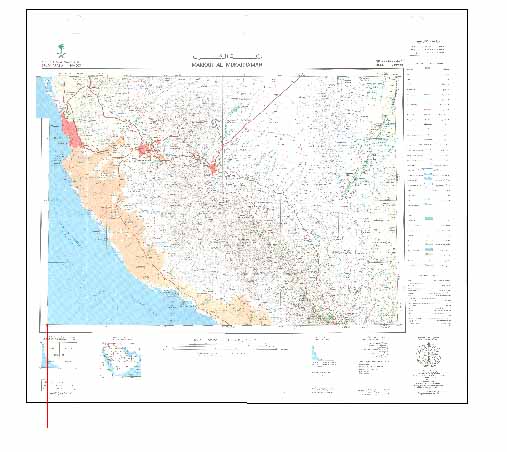

ـ نكتب ضمن شريط الأوامر السفلي الأمر ( SC ) ثم Enter فيطلب منا البرنامج تحديد الصورة كما بالشكل التالي :
ـ نقوم بوضع المربع على طرف الصورة ثم نضغط على الزر الأيسر للماوث فيتم تحديد الشكل ثم نضغط Enter فيطلب منا البرنامج تحديد نقطة الأرتكاز.
ـ نضع المؤشر على الركن الجنوبي الغربي للخريطة ثم نضغط على الزر الأيسر للماوث فيطلب منا البرنامج تحديد معامل التكبير ( Scale Factor ) أو المرجع حسب ما هو موضح بالشكل التالي :
ـ نقوم بإدخال معامل التكبير الذي تم حسابه بالفقرة رقم ( 7 ) ثم Enter فيتم بذلك تكبير الخريطة.
9 ـ نضع الخريطة في منتصف الشاشة ( z ثم Enter ثم e ثم Enter ).
الحمد لله رب العالمين الذي علم الإنسان ما لم يعلم
وبهذا نكون قد أنتهينا من الجزء السابع ،،،،،، وتصبحون على خير ،،،، وإن شاء الله سيتم تكملة الموضوع
