ضبط أفقية الخرايط قبل معايرتها ببرنامج الأوزي

[عمو]

ضبط أفقية الخرايط
قبل أن يتم معايرتها بواسطة برنامج الأوزي

نظراً لأهمية الخرايط الطبوغرافية بالنسبة للرحالة والتي يتم عادة التعامل مع صورة منها ممسوحة بواسطة الماسح الضوئي لعدم توفر النسخة الأصلية فإنه في الغالب يتم تحريك أو تدوير الخريطة ولا يتم المسح الضوئي لها بصورة دقيقة ولكي يتم الإستفادة منها بصورة صحيحة في برنامج الأوزي أو أي برنامج آخر فإنه يلزم أن نقوم على الأقل بضبط أفقية الخريطة ويهمنا في هذه العملية أن يكون الركن العلوي الأيمن والركن العلوي الأيسر من الخريطة على أفقية واحدة وبالتالي يتم المحافظة على إتجاه الشمال الحقيقي لها.

سيتم شرح خطوات الضبط بواسطة برنامج الفوتوشوب ( Adobe Photoshop ) وهي كالتالي :

1 ـ قم بفتح برنامج الفوتوشوب ثم قم بفتح الخريطة ، قد يبدو لك أن أفقية الخريطة مضبوطة ولكن لابد من التأكد.

2 ـ قم بإختيار عدسة التكبير والتصغير ثم إضغط على الزر الأيمن للماوث وحدد الإختيار Actual Pixels.

يتم تكبير حجم الخريطة حسب حجمها الطبيعي.

4 ـ قم بإختيار أداة التحديد أو القطع

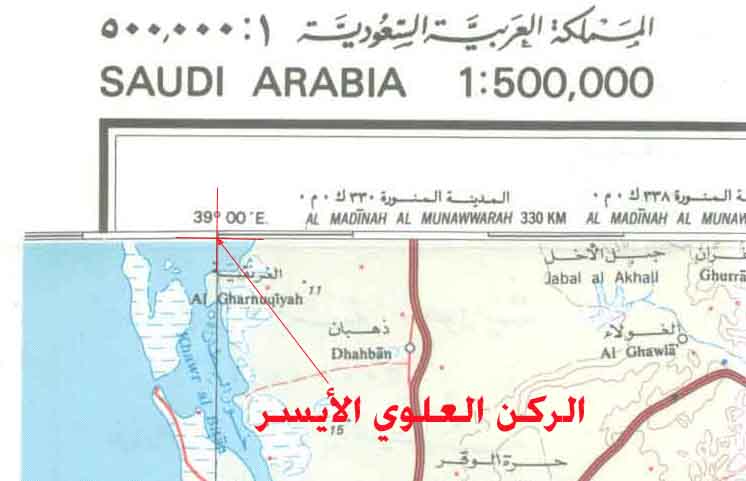

5 ـ ضع المؤشر على الركن العلوي الأيسر من الخريطة

(( خلي بالك من أن المقصود هو الركن الداخلي ))

6 ـ أضغط بإستمرار على الزر الأيسر للماوث وتحرك بإتجاه الركن العلوي الأيمن للخريطة

سوف نلاحظ أن هناك فرق ما بين الركن العلوي الأيمن للخريطة والركن العلوي الأيمن لمؤشر التحديد أو القطع ولذا فإنه يلزم تدوير الخريطة لضبط الأفقية.

7 ـ من شريط الأدوات ضع مؤشر الماوث على الخيار Image فتظهر لك قائمة منسدلة نختار منها الخيار Rotate Canvas فتظهر لنا قائمة أخرى نختار منها Arbitrary.



هذا الخيار يمكننا من تدوير الصورة إما مع إتجاه دوران عقارب الساعة ( الخيار CW ) أو في إتجاه عكس دوران عقارب الساعة ( الخيار CCW ) ، كما أنه يمكن تدوير الخريطة أو الشكل بزاوية حتى جزء من المائة من الدرجة

( وحسب ما تلاحظ لنا أعلاه فإنه سيتم تدوير الخريطة بإتجاه عقارب الساعة بزاوية قيمتها 0.05 درجة )

8 ـ توجه مرة أخرى إلى الركن الأيسر من الخريطة وقم بوضع مؤشر التحديد عليه وإضغط على الزر الأيسر للماوث بإستمرارية وتوجه إلى الركن الأيمن العلوي للخريطة

9 ـ سوف نلاحظ أن الركن العلوي الأيمن للخريطة إنطبق مع الركن العلوي الأيمن من مؤشر التحديد وبالتالي نكون قد قمنا بضبط أفقية الخريطة ( أي تم ضبط الخريطة حسب إتجاه الشمال الحقيقي )

10 ـ وقبل أن نقوم بحفظ الخريطة فإنه من المفضل حذف الزائد منها لتقليل الحجم.

11 ـ قم بإختيار عدسة التكبير والتصغير وإضغط على الزر الأيمن للماوث فتظهر لك قائمة خيارات ، حدد الخيار ( Fit on Screen )

12 ـ يتم تصغير حجم الخريطة بحيث تتلائم مع حجم الشاشة .

13 ـ بواسطة مؤشر التحديد أو القطع قم بتحديد الجزء الذي تحتاجه من الخريطة

14 ـ من شريط الأدوات حدد الخيار Image فتظهر لك قائمة منسدلة أختر منها الأمر Crop

15 ـ فيتم قطع الأجزاء الزائدة التي لا تحتاج إليها من الخريطة

16 ـ من المفضل أن يتم حفظ الخريطة بالإسم التسلسلي الأصلي الخاص بها
وحسب الخريطة المثال سيكون الإسم هو ( NF 37 - SE )

17 ـ من القائمة الرئيسية إضغط على ملف ( File ) ثم حفظ بإسم ( Save As ) فتظهر لك شاشة خيارات ، ولتقليل حجم الملف سوف نحدد نوع الصورة JPEG
ثم أكتب إسم الخريطة ( NF 37 - SE ) ثم حدد الموقع الذي ترغب بحفظ الخريطة به ثم حفظ فتظهر لك شاشة خيارات
ولتقليل حجم الملف نختار جودة متوسطة للصورة

وللحفاظ على جودة الصورة نختار جودة عالية

18 ـ بالنسبة لمن يفضل أن يظهر إسم الخريطة باللغة العربية أو باللغة الأنجليزية ضمن برنامج الأوزي عند فتح الـ Index فإن ذلك يتم عند معايرة الخريطة

19 ـ يمكنك كتابة الإسم إما باللغة الأنجليزية أو باللغة العربية بجوار إسم الخريطة

20 ـ كما يمكن مسح إسم الخريطة والإكتفاء بكتابة الإسم فقط ( مكة المكرمة ) وبالتالي سوف يظهر لنا الإسم باللغة العربية في الـ Index
