GpsMapEdit.. برنامج ماب إيديت للخرائط .. الدرس الثاني

[محمد المعارك]

بسم الله الرحمن الرحيم

إخواني أعضاء وزوار منتدى الرحلات

السلام عليكم ورحمة الله وبركاته

كنت قد طرحت الدرس الأول لهذا البرنامج (GpsMapEdit.. برنامج ماب إيديت للخرائط .. الدرس الأول .. مقدمة)

في هذه المشاركة نقدم لكم الدرس الثاني:

تحميل آخر نسخة من الماب ايديت:
Download version 1.0.38.3 (1022 K)

كنت قد طرحت موضوع الدرس الأول في هذا البرنامج اضغط هنا

اليوم لدينا درس مهم وهو كيف تنشيء خريطة رقمية متضمنة طريق و فيضة ونقطة.

أولا قم بتحميل هذا الملف وفك الضغط عنه وضعه على سطح المكتب، والملف يتضمن تراك لخط القصيم حائل السريع وهو ما سنعمل منه خط يتم تحميله الى أجهزة القارمن أو إضافته الى الخرائط.

ثانياً قم بتحميل برنامج لتحميل الخرائط الرقمية ( وهي متعددة) وأفضل هنا برنامج ما اب لود، ويمكنك تحميل البرنامج من هنا: MAPupload 2007

والآن إلى الشرح:

[محمد المعارك]

أولا نفتح برنامج الماب ايديت ونفتح التراك الذي تم تحميله ضمن الملف Making-Maps
وهو عبارة عن طريق القصيم حائل السريع والذي لايوجد في الخرائط الرقمية الجديدة

سيظهر لك التراك بلون أسود والخطوة الأولى تحويله الى خط سريع
نضع رأس الماوس ونضغ الزر الأيمن وستظهر لنا قائمة منسدلة
إختر كما في الصورة

ستظهر لك قائمة بالطرق المتاحة في البرنامج التي سيقرأها الماب سورس وأجهزة القارمن
وبما أن خط حائل القصيم هو خط سريع إذن نختار Major highway ثم نضغط (Apply) وبعدها نضغط (Ok)

تغير لون الخط وأصبح لونه بني غامق .. بعدها نضع خلفية للعمل حتى تتمكن من مشاهدته في أجهزة القارمن وهذه الخلفية لايمكن مشاهدتها ولكنها ضرورية لأي عمل من هذا النوع.
أنظر الصورة وطبق كما في الشرح

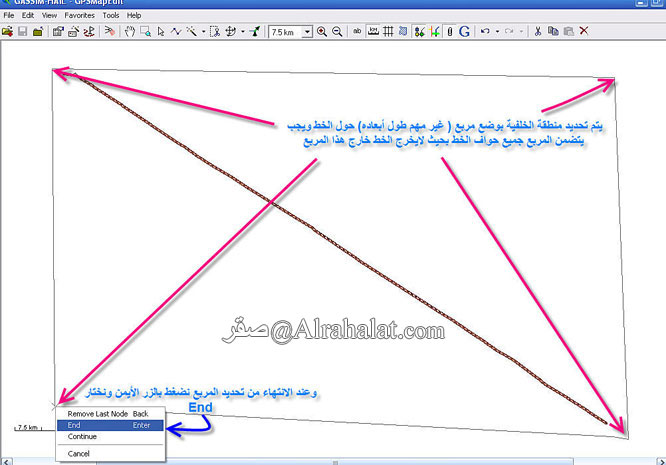

ثم نبدأ بمد المربع حول الخط وذلك بالضغط بالزر الأيسر للماوس عند كل زاوية من زوايا المربع

هكذا طلع معي وهو ليس مربعاً دقيقاً وليس مهماً ان يكون دقيقاً فالمهم أن يكون الخط داخل الأضلاع الأربعةكما أنه بإمكاننا وضع العمل داخل مثلث... بعد الإنتهاء من وضع النقاط الأربع نضغط عند آخر نقطة بزر الماوس الأيمن ونختار كلمة End

عندها سيفتح لنا مربع وخيارات ونختار كما في الصورة background والتي ستمثل الخلفية للخريطة

سيتغير شكل الخريطة الى هذا الشكل ويظهر لك مربع كتابي بإسم المنطقة المظللة

والآن سنقوم بتغيير اسم الخط حتى تقرأه في القارمن وذلك بالضغط على نفس الخط ومن أي منطقة فيه وضغط الزر الأيمن واختيار الخيار الأخير وهو خصائص (properties)

سيظهر لك هذا المربع وفيه تاريخ إنشاء التراك وهو ما يجب تغييره الى (GASSIM-HAIL) وبعدها نضغط (Apply) وبعدها نضغط (Ok)

للتأكد من اعادة تسمية الطريق مرر رأس الماوس على الخط سيظهر لك اسمه الجديد
نقطة مهمة ( لمن يستخدمون القارمن العربي بإمكانهم وضع اسم الخط بالعربي حتى يظهر لهم في اجهزة القارمن باللغة العربية)

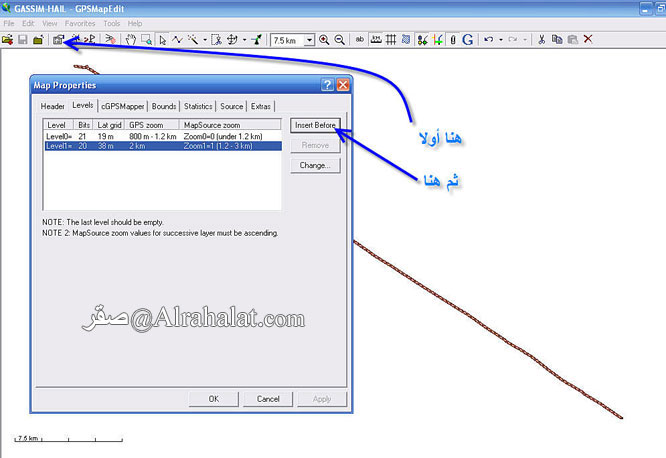

هنا نختار مستوى ظهور الخط على الخريطة ويمكنك وضع ذلك حسب الصورة أدناه
وبالضغط مرة واحدة او اثنتين أو ثلاثة. حسب رغبتك.

الآن انتهينا من العملية وبقي علينا عمليات الحفظ والتصدير فيجب علينا حفظها أولا بصيغة (Polish format)) أو (mp) وهذه مهمة سأتحدث عنها في آخر المشاركة

يفضل حفظ الخريطة بنفس الملف الذي يحتويه التراك من اجل الترتيب الأمثل وعدم تشتت الأعمال

عملية التصدير وتحويل الخريطة الى Img لا تأتي إلا بعد الحفظ الأول وهنا آخر عمليات الحفظ حيث ستكون الخريطة جاهزة بعد هذا الحفظ لأجهزة القارمن

إتمام عملية التصدير النهائي انظر الصورة

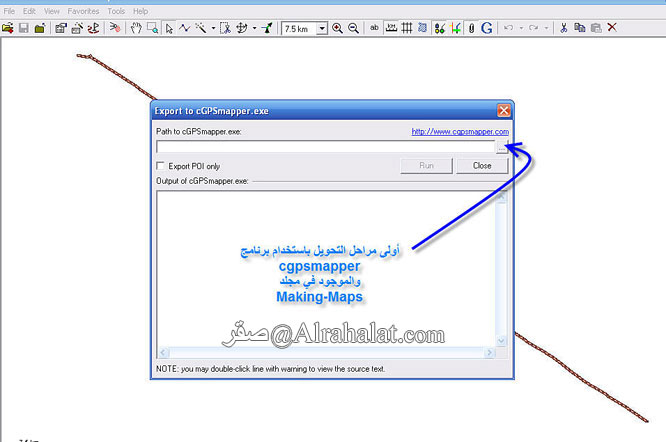

برنامج المابر هو الذي سيقوم بتحويل الخريطة الى خريطة قارمن وهو في الملف الذي تم تحميله بإسم Making-Maps
ونقوم بفتحه عن طريق الضغط على الايقونة التي يشير اليها السهم ( استعراض)

ثم تجد البرنامج كما في الصورة تضغط عليه دبل كليك وتكمل العملية

آخر مرحلة وهي التحويل بالمابر اضغط على ايقونة run وانتظر لعدة ثواني مع ملاحظة أنه كلما كان العمل كبيراً فإنك ستستغرق وقتاً في التحويل وقد يكون لدقائق أو ساعات ، وبالنسبة لهذا العمل لن يستغرق هذا العمل من برنامج المابر سوى ثانية واحدة فقط.

التخزين بصيغة الـ(mp) له أهمية كبيرة ويتوجب عدم حذفه بعد صناعة الخريطة حتى تتم الإضافة والتعديل على الخريطة عن طريق هذا الملف
لأنك لو عدلت على الخريطة بعد التحويل ستحصل على معدل جديد من الإنحراف في الخريطة وبطريقة تراكمية ستكون الخريطة غير ذات فائدة إذ ستكون بعيدة عن الحقيقة بشكل كبير على حسب مرات التعديل أما اذا حفظت هذا الملف ستحصل على معدل انحراف واحد فقط ( والله أعلم)

هذه الطريقة يمكن اتباعها دون تغيير يذكر في عمل النقاط وحدود الفياض أو الظواهر الطبيعية مثل الكثبان الرملية أو المستنقعات أو الغابات والمسطحات الخضراء

يمكن عمل الخريطه هذه بالعربي للأشخاص الذين يمتلكون أجهزة قارمن عربي أو من يستخدمون برنامج Russa للكمبيوتر الكفي

شكراً لكم ... وأتمنى أن تعم الفائدة للجميع
وانتظروا الدرس الثالث قريباً إن شاء الله

والسلام عليكم ورحمة الله وبركاته

[محمد المعارك]

شكر خاص للإخوان
ماجلان
مستكشف
rain
المربد
وخشم الحصان

فقد ساعدوني في هذا العمل وجزاهم الله كل خير .

[مستكشف]

شرح مختصر ومفيد جداً
برنامج الماب إيدت هو سيد برامج تصنيع الخرائط الرقمية بدون منازع
تحياتي لك

[فهدالدوسري]

الاخ الغالي
ابو احمد
صقر
السلام عليكم
اخي الحبيب واصل ولا تتوقف بين الدرس الاول والثاني
فتره طويله نرجو ان تختصرها وان تجعل الوقت بين
الدروس المستقبلية قريبه كي لا نفتقد ابداعاتك
ومثل ماتكرم الاخ (مستكشف) هذا البرناج هو سيدهم
تقبل تقديري
اخوك
خشم الحصان

[ماجلان]

الشكر لشخصك الكريم أبا احمد على جهدك المتواصل وعملك الدؤوب حيث لا تعرف لليأس طريقا حتى تصل لهدفك

مع التحيه

[rain]

وفقك الله يا اخ صقر على هذا الابداع
نحتاج لهذه السلسلة من الدروس المكتملة لشروحات برامج الملاحة بهذا الاسلوب الواضح والدقيق .
اعانك الله على اكمال العقد
وننتظر الدرس الثالث

[سحمان السبيعي]

بارك الله في عملك اخي العزيز صقر و بيض الله و جهك على هذا العمل الرائع

[أبو سعيدان]

أخي الكريم : صقر .. سلام عليك وعلى الموجودين وبعد :

فقد جربت الكراك الذي وضعته في المشاركة السابقة وقد نجح في فك حماية النسخة الجديدة ، وهذه إعادة لرابط الكراك :
http://habeeeb55000.googlepages.com/...16.1keygen.zip

وأعدك بتنفيذ الشرح ورفعه حال ما أنتهي منه ...

[أبو سعيدان]

لتركيب الكراك اتبع الصور :

[راعي الشاص]

ألف شكر لك اخوي صقر
ولا هنت.

[محمد المعارك]

المشاركة الأصلية كتبت بواسطة مستكشف

شرح مختصر ومفيد جداً
برنامج الماب إيدت هو سيد برامج تصنيع الخرائط الرقمية بدون منازع
تحياتي لك

مستكشف شكراً لمرورك وتعليقك يالغالي
وصدقت فهو سيد هذه البرامج والتحديث عليه مستمر بما يخدم تطور صناعة الخرائط.

[محمد المعارك]

المشاركة الأصلية كتبت بواسطة خشم الحصان

الاخ الغالي
ابو احمد
صقر
السلام عليكم
اخي الحبيب واصل ولا تتوقف بين الدرس الاول والثاني
فتره طويله نرجو ان تختصرها وان تجعل الوقت بين
الدروس المستقبلية قريبه كي لا نفتقد ابداعاتك
ومثل ماتكرم الاخ (مستكشف) هذا البرناج هو سيدهم
تقبل تقديري
اخوك
خشم الحصان

مشكور على دعمك وتشجيعك ... ولولا ذلك لما وصلنا إليه.

ابشر يا بو جراح ... سيتم طرح جميع الدروس بأوقات متقاربة بإذن الله .
وشكراً مرة أخرى.

[محمد المعارك]

المشاركة الأصلية كتبت بواسطة ماجلان

الشكر لشخصك الكريم أبا احمد على جهدك المتواصل وعملك الدؤوب حيث لا تعرف لليأس طريقا حتى تصل لهدفك

مع التحيه

أولا المشاركة هذه تعطرت وسمت وتلألأت بوجود هذا الرد وهذا التشجيع.

أنت أحد أساتذتي في هذا المجال ولك باع طويل في تعليمنا ... والفضل يرجع بعد الله اليك.

فأنا من يشكرك وأنا من يمتن لك يا أستاذنا الكبير.

أرجو أن لا تبخل علينا بملاحظاتك وتوجيهاتك فهي الوقود لنا للإستمرار والإبداع.

وبارك الله فيك.

[beloved_star]

السلام عليكم
يعطيك الف عافية اخوي سعيدان .. تم تجربة الكراك وتم التفعيل

ولكن...

للأسف انا احاول اعمل Export تظهر رسالة تفيد أن هذه الخاصية غير مفعلة إلا في الإصدارات المسجلة فقط

الفزعة يا اسود المنتدى

ايش الحل؟؟
