برنامج الأوتوكاد وكيفية التعامل مع الخرايط والصور الجوية

[عمو]

الأخوة مشرفي وأعضاء وزوار منتدى الرحلات

أحببت أن أعرف مدى إهمامكم بموضوع ناوي أطرحه قريباً إنشاء الله وهو يختص بكيفية إستخدام الأوتوكاد مع كل من الخرايط الطبوغرافية والصور الجوية وكيف يتم تحويل الخطوط المرسومة بالأوتوكاد سواء لمسار طريق أو رفع مساحي لأرض أو .... إلخ حسب الإحداثيات إلى البرامج الأخرى مثل الأوزي والماب إيدت والتراك ميكر والماب سورس وكذلك تحويل ملفات الماب سورس إلى الأوتوكاد.
وبالإضافة لذلك سيتم شرح بعض الأمور الخاصة بالأوتوكاد مثل معرفة إحداثيات النقاط أو كيفية قص الخرايط والصور الجوية وكيفية تجميعها بالأوتوكاد.

فإن كان الموضوع ذو أهمية فإن شاء الله سيتم الإعداد لطرحه قريباً.

مع أطيب تحياتي

[مستكشف]

عمو

توكل على الله نحن في إنتظارك....... بارك الله فيك وفي عملك
مستكشف

[rain]

الموضوع مطلوب جدا
نرجو الشرح عاجلا
نحن بإنتظار الشرح... ولك منا الدعاء

[عمو]

أخواني مستكشف وrain
إنشاء الله سيكون ذلك قريباً بعد الإنتهاء من كتابة الجزء الأول من الموضوع.
وأشكركم جزيل الشكر على إهتمامكم
ولكم مني أطيب تحية

[خالد الشريهي]

أخوي عمو

موضوع جميل وأكثر من رائع

نحن بانتظاره مع جزيل الشكر

تقبل أجمل تحيه

[ثامرالماضي]

بسم الله الرحمن الرحيم

بارك الله فيك أخوي عمو ... الصراحه بذلت الكثير من هذا الجهد ... وأشكرك جزيل الشكر على جهود ك الذي ساعدت على رقي هذا المنتدى ...

ونحن بإنتظار ... إطلالة هذا البرنامج ...

وننتظر المزيد ... من كل جديد ...

,,,,,,,,,,,,,,,,,,,,,,,,,,,, تحياتي لك ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

[محمد المعارك]

نعم نحن بالإنتظار وعند الباب ...

ومشكور مقدماً أخي الفاضل عمو.

بارك الله فيك.

[المغترب]

بنتضارك ..
والله يقويك ..
ومالك الا الدعاء والثناء ..

[فهدالدوسري]

الاخ الحبيب
عمو
السلام عليكم
اخي الحبيب ابداع وتقدم نحو الافضل
وتفاني في حب خدمة الاخوان الله لا يغيرها علينا امين
هذا عمو وهذا مسنكشف وذاك صقر وهذا راعي اللاند وثهلان وغيرهم بدون نقص والباقي في الطريق
قادم ان شاء الله ......... الكل شمر عن ساعديه..........فلا تحرموهم من دعائكم
نسال الله ان يجزيكم عنا كل خير
اخوكم
خشم الحصان
...........................
نغزه............منذو مبطي والبرنامج منطول عندي ولكن اجهل الكثير منه .......
دقشه.......... جاك الفرج الأوتوكاد تنصب علي الجهاز

[عمو]

أخواني الأفاضل رحالة منتدى الرحلات
أخجلتم تواضعنا وسيتم إنشاء الله في القريب العاجل شرح الموضوع بعد الإنتهاء من رفع باقي خرايط المملكة ذات مقياس رسم 1 : 000 500
مع أطيب تحياتي للجميع

[عمو]

الأخوة الأفاضل مراقبي منتدى الرحلات
الأخوة الأعزاء رحالة المنتدى
بعد أن تم والحمد لله الإنتهاء من موضوع الخرايط الطبوغرافية ذات مقياس رسم 000 500 : 1 أسأل الله العون والسداد قبل البدء في شرح الموضوع الذي أثرته بالنسبة لبرنامج الأوتوكاد وسوف يتم الشرح على أجزاء ودعونا اليوم نبدأ بالجزء الأول.

الجزء الأول

تعريف مختصر عن البرامج المستخدمة

1 ـ برنامج الأوتوكاد { AutoCAD 2004 } : من أقوى برامج الرسم المعروفة لدى كافة المهندسين والفنيين وله مميزات عديدة لا تعد ولا تحصى لذا لن أخوض في الإسهاب عن الشرح عنها حيث سيقتصر الشرح عن ما نحن بصدده وهو كيفية الإستفادة من هذا البرنامج للتعامل مع التراكات والنقاط والإحداثيات والخرايط الممسوحة بالماسح الضوئي والصور الفضائية.
وبالنسبة لي شخصياً فإنه أفضل إستخدام النسخة المنتجة منه لعام 2004م لعدة أسباب أهمها السرعة والتوافق مع البرامج الأخرى ، وعموما فإن الأيقونة الخاصة بهذه النسخة من البرنامج تظهر لنا على سطح المكتب حسب الشكل التالي :

2 ـ برنامج الأوتودسك لاند {Autodesk Land Enabled Map 2004 } : وهذا البرنامج هو عبارة عن برنامج مساند لبرنامج الأوتوكاد ويعمل تحت بيئته وهو يختص بأمور كثيرة مثل الرفع المساحي والتصميم و .... إلخ وبالطبع يحتوي على ما يهمنا في هذا الموضوع وهو نظام الإحداثيات والتعامل مع الخرايط والصور الفضائية وتحويل المسارات ( Traks ) .... إلخ ، وعموما فإن الأيقونة الخاصة بهذه النسخة من البرنامج تظهر لنا على سطح المكتب حسب الشكل التالي :



وكما تلاحظون فإن هذه هي النسخة المتوافقة مع برنامج الأوتوكاد 2004م مع ملاحظة أنه من الضروري تنصيب برنامج الأوتوكاد قبل تنصيب هذا البرنامج.

3 ـ برنامج الأوزي ( الشهير لأعضاء المنتدى ) : يعني لن أشرح عنه سوى ما يخص الموضوع لأن الأغلبية العظمى منكم يعرفونه تمام المعرفة ، وعموما فإن الأيقونة الخاصة بهذه النسخة من البرنامج تظهر لنا على سطح المكتب حسب الشكل التالي :



4 ـ برنامج التراك ميكر [ كصاحبه أعلاه ] ، والأيقونة الخاصة بهذه النسخة من البرنامج تظهر لنا على سطح المكتب حسب الشكل التالي :



5 برنامج الماب إيدت ، والأيقونة الخاصة بهذه النسخة من البرنامج تظهر لنا على سطح المكتب حسب الشكل التالي :



6 ـ برنامج الماب سورس ، والأيقونة الخاصة بهذه النسخة من البرنامج تظهر لنا على سطح المكتب حسب الشكل التالي :

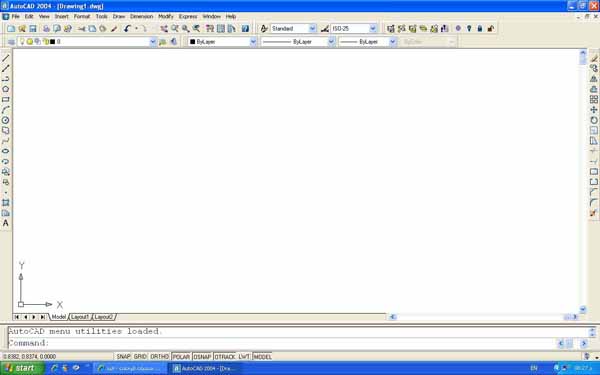

وحيث أن البرامج أعلاه معظمها معروف لديكم لذا سوف يتم التوضيح عن واجهات برنامج الأوتوكاد وهي كالتالي :

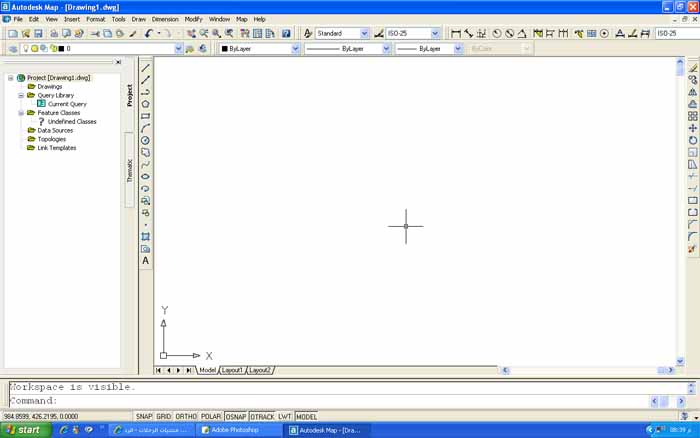

وواجهة برنامج الأوتودسك لاند وهو المهم بالنسبة لنا في هذا الموضوع لأن برنامج الأوتوكاد سوف يعمل أيضاً عند تشغيل هذا البرنامج ، وسوف تكون واجهة البرنامج بعد التشغيل كالتالي :

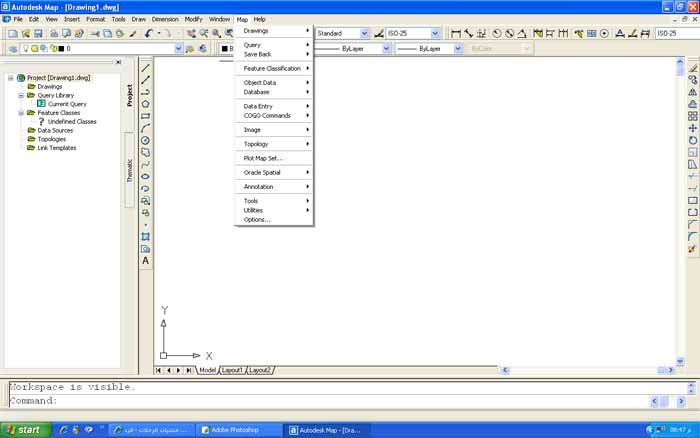

وعند ملاحظة شريط المهام سوف تلاحظون أنه تم إضافة الأمر الخاص بالخرايط والصور الفضائية ونظام الإحداثيات و .... إلخ ، وهو الأمر الذي سيتم التعامل معه لشرح الموضوع الذي نحن بصدده وهذا الأمر يظهر لنا بإسم ( Map ) وعند الضغط عليه تظهر لنا قائمة منسدلة تحتوي على عدة أوامر كما تلاحظون بالشكل التالي :



وحتى تتضح الصورة هذه هي قائمة الأوامر التي سوف تظهر لنا :

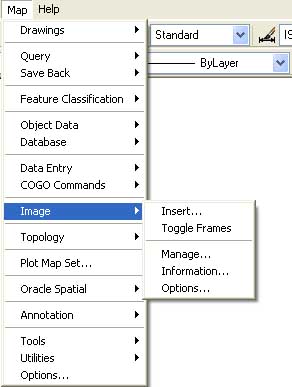

ويهما في موضوعنا الأمر Image والأمر Tools وعند توجيه مؤشر الماوس إلى الأمر Image تظهر لنا الأوامر الموضحة بالشكل التالي :

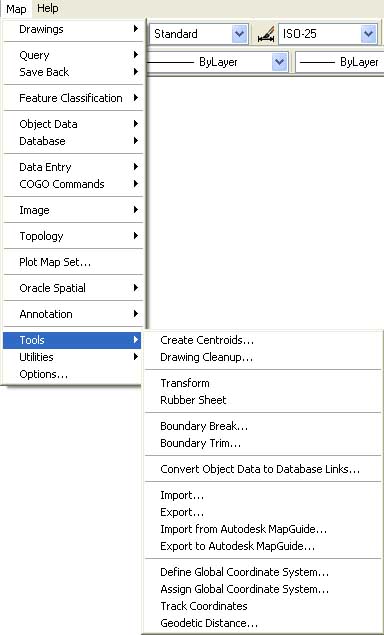

ويهمنا منها الأمر Insert أما بالنسبة للأمر Tools فعند توجيه مؤشر الماوس عليه سوف تظهر لنا الأوامر الموضحة بالشكل التالي :



ويهمنا هنا أمران الأول هو Export ويختص بتحويل الملفات الخاصة بالخطوط إلى برنامج الأوزي وبرنامج التراك ميكر والأمر الثاني هو Define Global Coordinate System ويختص بضبط الإحداثيات والشبكة الجيوديسية المستخدمة في الخرايط أو الصور الجوية ( Map Datum ).

وبهذا نكون قد إنتهينا والحمد لله من الجزء الأول.

[أبو مروان]

السلام عليكم ورحمة الله وبركاته

مشكور أخي الغالي أبو محمد على هذا الشرح الواضح والسهل في إيصال الفكرة

وبقي علينا التطبيق والإستفادة

وجزاك الله خير

[فهدالدوسري]

الاخ الحبيب
عمو
ابو محمد
مشاء الله بدا الشغل العدل
وشكل البرنامج مع شرحكم ان شاء الله سهل
بالتوفيق نحتريك
اخوك
خشم الحصان
.............
نغزه............ ابو محمد (2 ـ برنامج الأوتودسك لاند {Autodesk Land Enabled Map 2004 ) يجي لحاله
او في نفس البرنامج

[عمو]

الأخ العزيز مراقب الرحلات / أبو مروان أشكرك على مرورك على الموضوع وما تفضلت به علي من دعاء.
الأخ العزيز / خشم الحصان أشكرك على إهتمامك وبالنسبة لسؤالك عن برنامج الأوتودسك لاند {Autodesk Land Enabled Map 2004 ) فإنه برنامج منفصل يجي لحاله على حد قولك ولكنه عبارة عن برنامج مساند لبرنامج الأوتوكاد ويعمل مع الأوتوكاد لذا يجب تنصيب برنامج الأوتوكاد أولاً حتى يعمل هذا البرنامج وعند إستخدامه فإنك لن تحتاج إلى إستخدام برنامج الأوتوكاد لأنه سيكون مدمج معه.
أمل أن يكون الأمر قد وضح.
مع تحياتي

[عمو]

الجزء الثاني

شرح لبعض الأوامر المهمة في الأوتوكاد

ملحوظة هامة : جميع الأوامر التي سيتم ذكرها تعمل أيضا مع برنامج الأوتودسك لاند {Autodesk Land Enabled Map 2004 ).

1 ـ لقص صورة خريطة أو صورة فضائية تم إدراجها [ سيتم إنشاء الله شرح كيفية إدراج الخرايط ضمن جزء منفصل ] فإنه يتم إتباع الخطوات التالية :

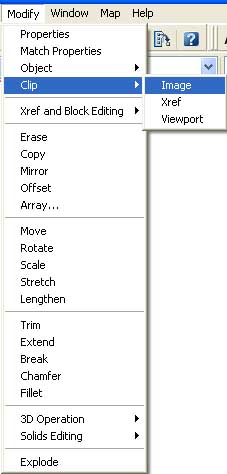

ـ من شريط الأوامر نؤشر بالماوس على الأمر Modify فتظهر لنا قائمة منسدلة بها عدة أوامر نختار منها الأمر Clip فتظهر لنا قائمة أخرى فنختار منها الأمر Image وذلك حسب ما هو موضح بالشكل التالي:

ضمن شريط إدخال الأوامر السفلي نؤشر بالماوس بجوار كلمة :Command ثم نضغط ضغطة واحدة على الزر الأيسر للماوث ثم من لوحة المفاتيح نكتب الحرف R أو نكتب الحرف P ثم نضغط على Enter.
وهذان الحرفان يختصان بنوعية آلية القص التي سيتم بواسطتها تحديد الشكل المطلوب قصه من الخريطة أو الصورة الفضائية
فالحرف R يعني أنه سيتم قص جزء مستطيل الشكل من الخريطة أو الصورة الفضائية
أما الحرف P فإنه يعني أنه سيتم قص شكل عشوائي من الخريطة أو الصورة الفضائية

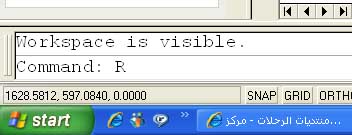

ويوضح الشكل التالي شريط الأوامر السفلي المدخل به الحرف R كمثال :



وللتوضيح أكثر



2 ـ لإيقاف عمل اللاقط Snap [ عبارة عن محدد يأتي عادة بشكل مربع صغير لونه أصفر ويختص بتحديد نقطة تقاطع خطين أو حرفين بدقة ] نضغط على F3 ولإعادة تشغيله نضغط أيضاً على F3 ويفضل إيقافه عن العمل عند تحديد شكل معين من الخريطة أو الصورة الفضائية.

3 ـ عند إدراج أكثر من خريطة لغرض دمجهما معاً تطغى الصورة الثانية على الصورة الأولى فتختفي أو يختفي جزء منها وكذلك الحال عندما يتم إدراج مسار لطريق ثم يتم إدراج الخريطة أو الصورة الفضائية بعده يختفي هذا المسار لأنه أصبح تحت الخريطة ولإظهار الجزء المخفي من الصورة أو المسار المختفي نتبع الخطوات التالية :
ـ نحدد الجزء المختفي بالضغط على الزر الأيسر من الماوس ضغطة مستمرة ثم نحرك الماوس بحيث يتشكل مستطيل يكون ضمنه الجزء المختفي ثم نرفع الضغط عن الزر الأيسر للماوس فيظهر لنا المسار أو الجزء المختفي على شكل نقاط.

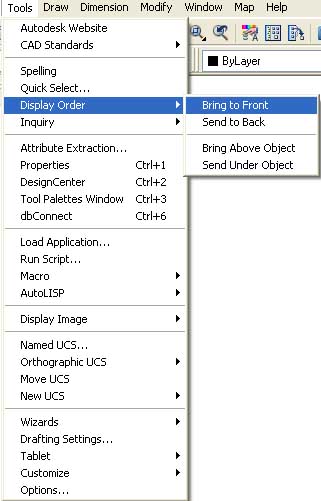

ـ من شريط الأوامر العلوي نضع مؤشر الماوس على الأمر Tools فتظهر لنا قائمة أوامر فنحرك مؤشر الماوس إلى الأمر Display Order ثم من القائمة الجديدة نختار الأمر Bring to Front ثم نضغط ضغطة واحدة على الزر الأيسر للماوث فيظهر الشكل أو المسار المختفي.
ويوضح الشكل التالي الأوامر المذكورة أعلاه :



4 ـ لمعرفة إحداثيات نقطة نكتب ضمن شريط الأوامر السفلي id ثم نضغط على Enter ثم نضع مؤشر الماوس على النقطة ومن ثم نضغط على الزر الأيسر للماوث فتظهر لنا ضمن شريط المعلومات السفلي إحداثيات النقطة ، وبالمناسبة فإن برنامج الأوتوكاد يعتمد في نظام الإحداثيات على النظام الميروكوتوري أي على نظام الـ UTM.

نهاية الجزء الثاني
